Optical Setup
Setup Ottico

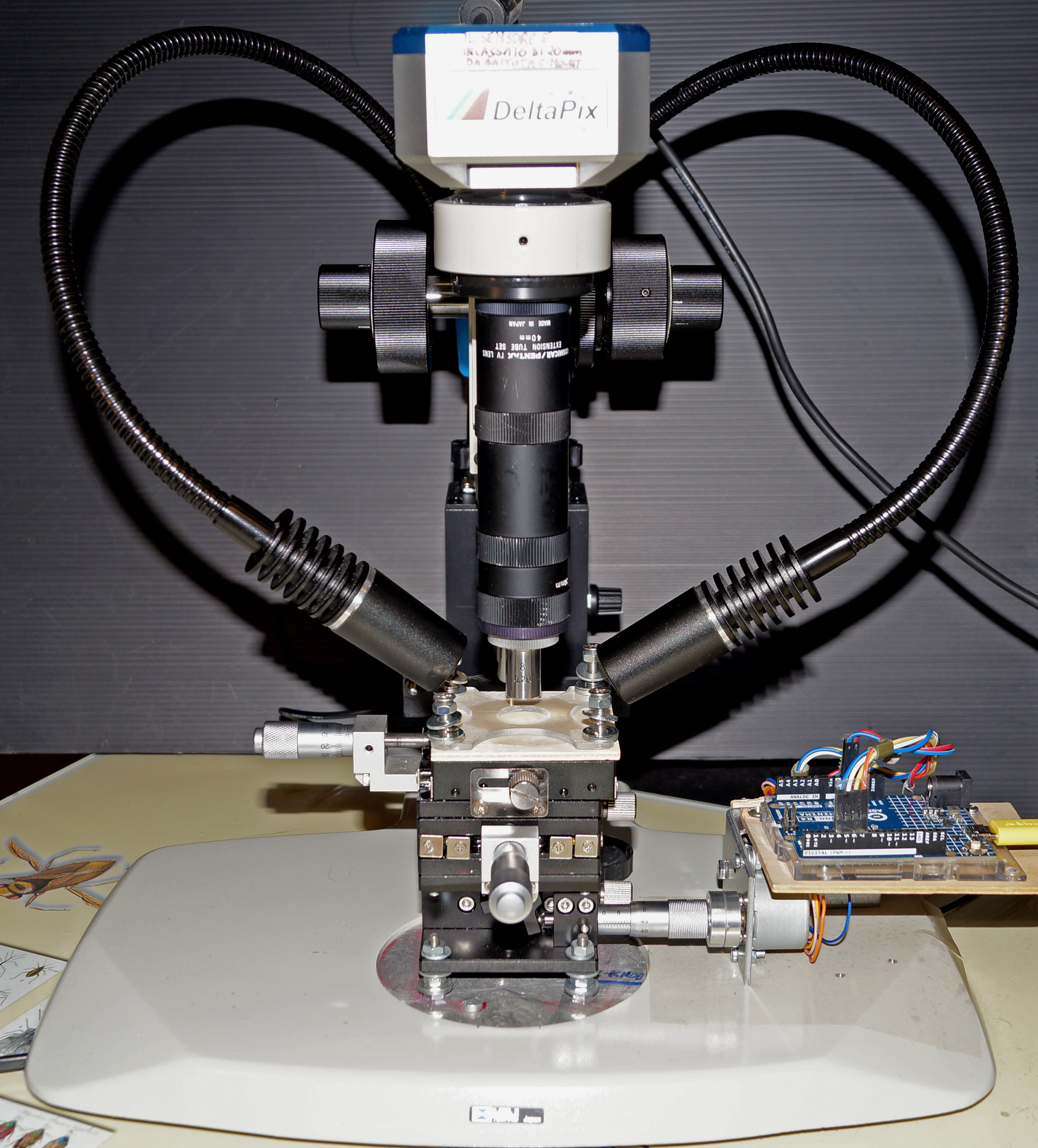

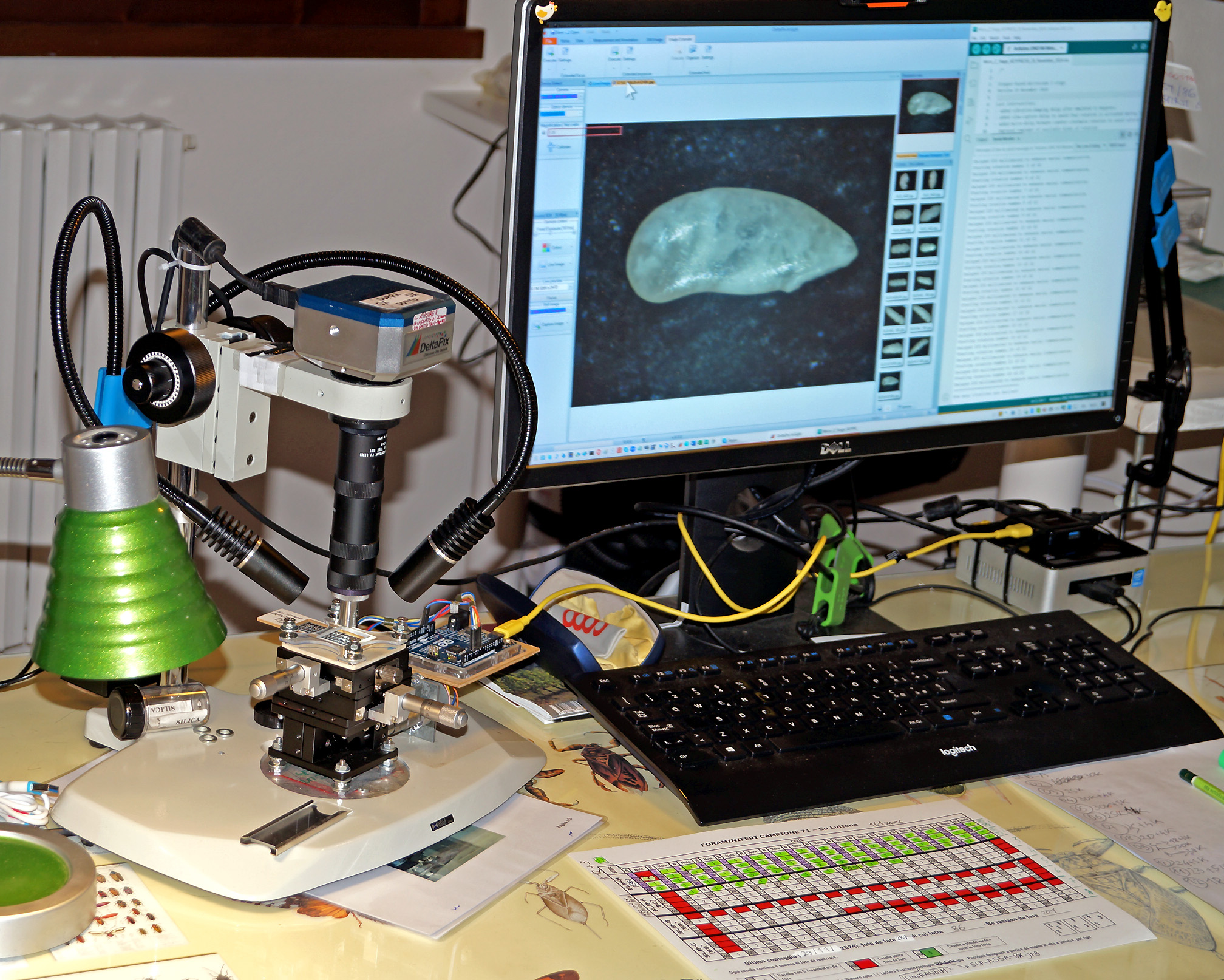

A variation of the setup based on microscope objectives illustrated here was adopted
. C-thread extension tubes were used with the DeltaPix Invenio 8DII camera. Finite conjugate (160 mm and 170 mm) objectives used include a Saga Optics Plan 4x/0.10, a Lomo 8x/0,20 and a Leitz Plan Fl 10/0,20.
È stata adottata una variazione del setup basato su obiettivi da microscopio illustrato qui
. Sono stati usati tubi di estensione passo C con la videocamera DeltaPix Invenio 8DII camera. Gli obiettivi a coniugata finita (160 mm and 170 mm) utilizzati comprendono un Saga Optics Plan 4x/0.10, un Lomo 8x/0,20 e un Leitz Plan Fl 10/0,20.
Table Format
Formato tabella
-

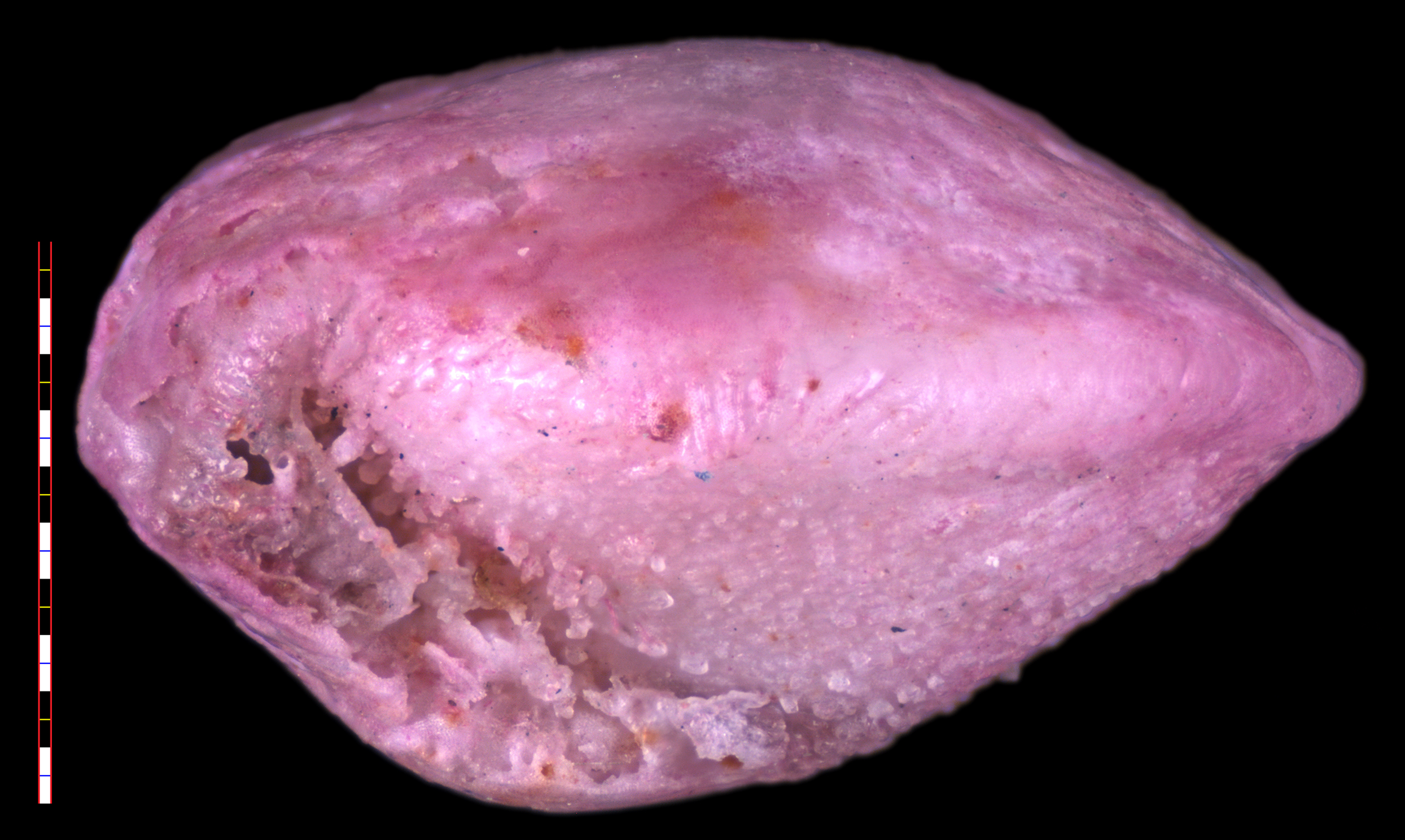

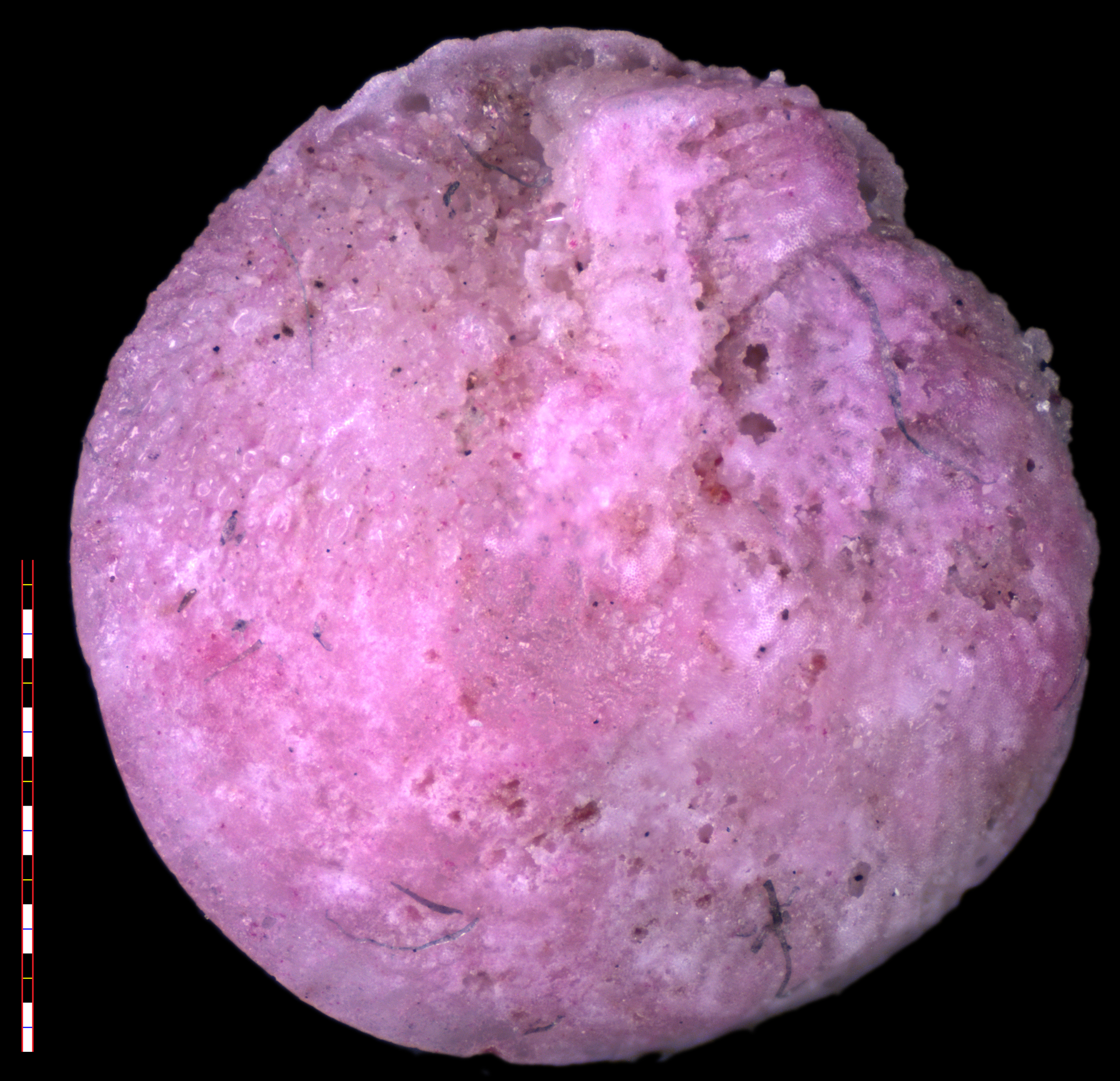

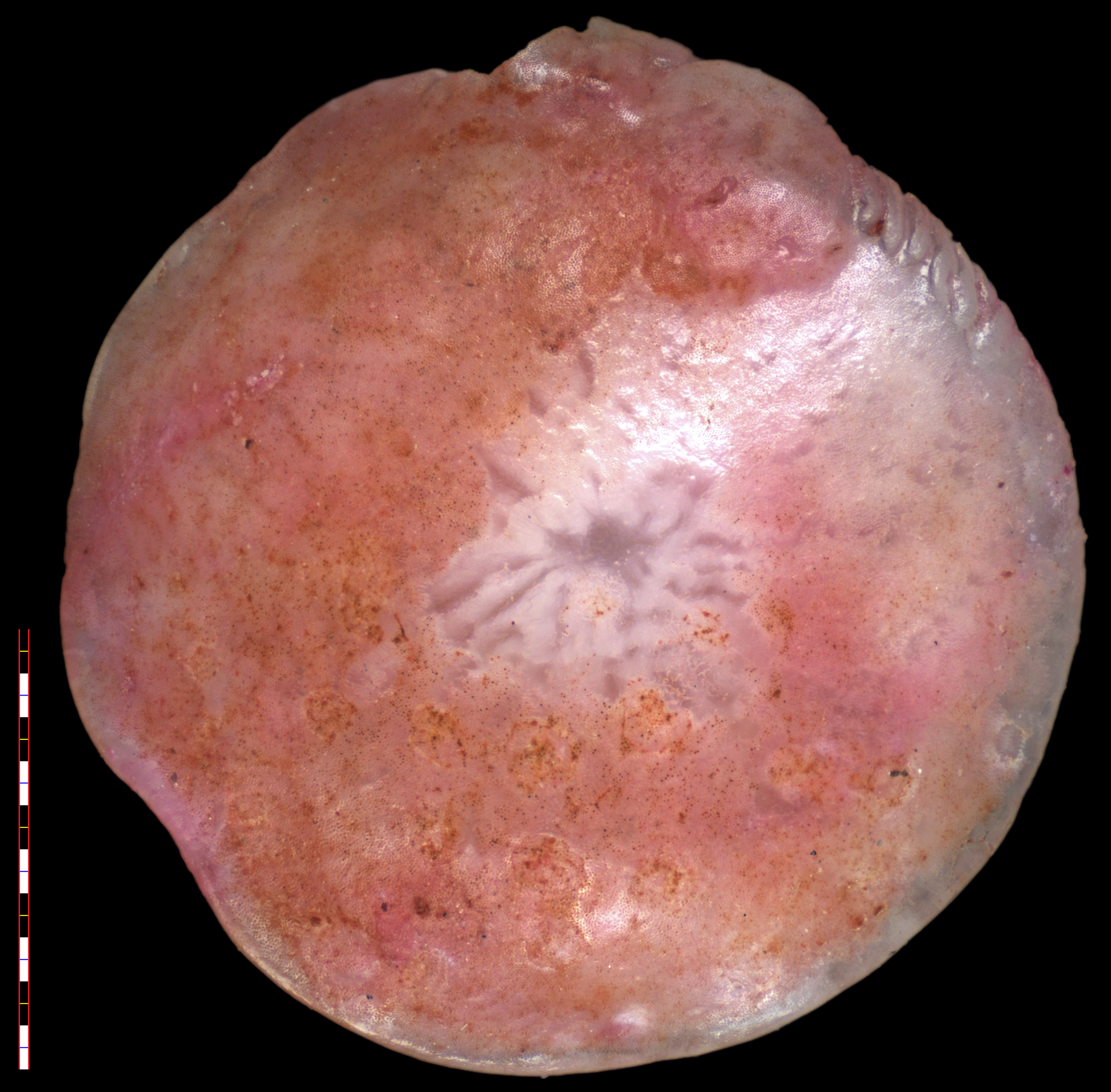

The black-white intervals of the scale bar are 100 micron each, with a contrasting dot every 50 micron;
-
cell background is white whenever I'm reasonably certain about the specimen identification, otherwise it's yellow;
-
alternative candidate species names may also be present whenever I'm not sure about the identification;
-
the family-level systematic order adopted for the images is (with a few exceptions) the same used in the online edition of «Foraminiferi Padani», with a second-level alphabetical order;
-
most browsers allow full-text searches by pressing Ctrl-F.
Don't forget that I made the identification from the images available (not with the specimen under the microscope). Regardless to their quality, that may be suboptimal, the position of the glued specimen may, or may not, provide a diagnostic view.
-
Gli intervalli bianchi e neri della scala graduata sono di 100 micron ciascuno, con un punto contrastante ogni 50 micron;
-
lo sfondo della cella è bianco ogniqualvolta sono ragionevolmente sicuro dell'identificazione dell'esemplare, altrimenti è giallo;
-
nomi di specie alternativi possono essere presenti quando non sono certo dell'identificazione;
-
l'ordine sistematico a livello di famiglie adottato per le immagini è (con poche eccezioni) lo stesso usato nella edizione online di «Foraminiferi Padani», con un ordine alfabetico di secondo livello;
-
La maggior parte dei browser consente ricerche full-text premendo Ctrl-F.
Non dimenticate che ho effettuato l'identificazione partendo dalle immagini disponibili (non con l'esemplare sotto il microscopio). A prescindere dalla loro qualità, che può essere subottimale, la posizione dell'esemplare incollato può, o meno, fornire una vista diagnostica.
DISCLAIMER: THIS PAGE REQUIRES MUCH TIME TO GET FULLY DOWNLOADED
AVVISO: QUESTA PAGINA RICHIEDE MOLTO TEMPO PER ESSERE COMPLETAMENTE SCARICATA
For the sake of simplicity, all the images have been inserted in this single web page, and the downsized previews are generated as soon as each original picture has been downloaded. The complete download of this page may require two or more minutes, depending from your connection's speed.
Nell'interesse della semplicità, tutte le immagini sono state inserite in questa singola pagina web, e le anteprime ridotte sono generate mano a mano che ogni immagine originale è scaricata. Il download completo di questa pagina può richiedere due minuti o più, a seconda della velocità della vostra connessione.
Click on the previews to display a larger image
Fate click sulle anteprime per mostrare un'immagine più grande
